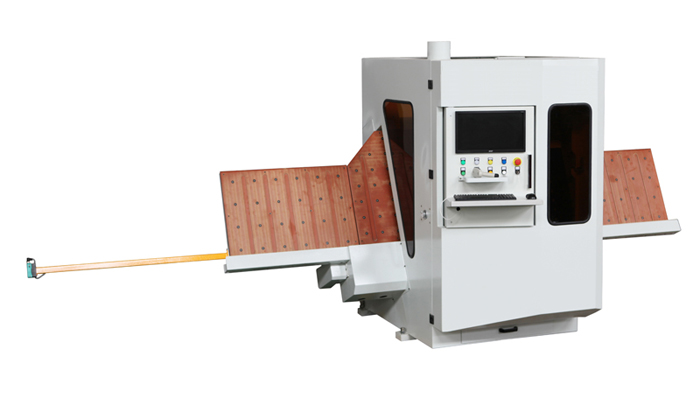

XK-2490高速多功能數控排鉆
XK-2490高速多功能數控排鉆只需一鍵啟動加工程序，僅需掃碼便可即時工作；不需設定、不需調機、不需編程、不需試產，垂直鉆、側鉆、主軸、鋸片一個都不能少，同時完成五面打孔、切角及劃槽。以生產小批量定制板式家具做對比，數控鉆的效率比傳統排鉆提高五倍，比吸盤式加工中心提高三倍。
本機采用斜立式工作臺放取料方便，進行加工時，工件可在工作臺上滑動，機頭不動， 這種設計的好處是數控鉆可連續不斷加工各種規格的工件。自動定位固定實現節約時間提高校率。
可加工60mm窄小板材；配備板材尺寸自動檢測模塊，錯板率為0，輔助壓緊裝置讓彎板、翹班可以正常加工，操作簡單、靈活實現即時加工?？蛇B續生產不同款式及不同尺寸的工件，產量、質量、效率提升到Highest，批量大小已不再是限制！讓定制化家具生產瞬間變簡單。
主要技術參數
|
Max板長 |
2400mm |
Min板長 |
200mm |
|
Max板寬 |
900mm |
Min板寬 |
60mm |
|
Max板厚 |
55mm |
Min板厚 |
10mm |
|
MaxX軸速度 |
40m/min |
MaxY軸速度 |
60m/min |
|
垂直鉆數量 |
10no. |
水平鉆數量 |
8no. |
|
主軸轉速 |
24000rpm |
組合槽鋸方向 |
X |
|
Max槽鋸直徑 |
Φ120mm |
槽鋸轉速 |
5000rpm |
|
壓縮空氣消耗量 |
450NI/cycle |
除塵風量 |
2000m?/span>/h |
|
除塵風速 |
30m/sec |
其他 |
能打三合一孔 |
|
鏤銑主軸功率 |
4.5kw |
設備總重約 |
1600kg |
