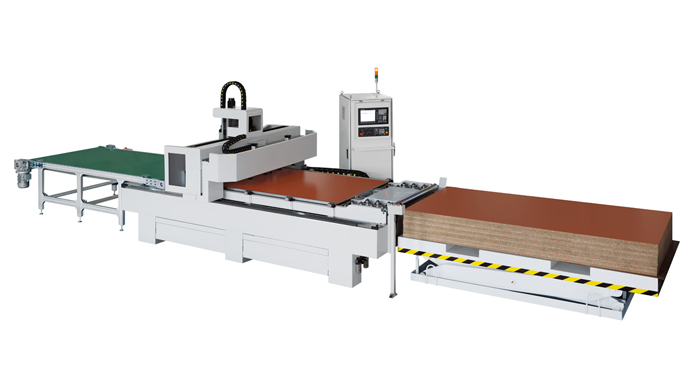

XK-1325-C2-12-自動上下料板式家具生產線（數控開料機）
應用行業：
家具行業：板式家具、櫥柜、移門、軟包、辦公家具，木門；
木制品：音箱、游戲機柜、電腦桌、縫紉機臺、樂器；
設備配置：
采用斗笠式刀庫，可安裝12把不同造型的木工刀具，換刀時間僅需6秒；
采用整體鋼結構，采用高溫回火去應力精密加工而成，確保機器使用壽命；
進口9KW自動換刀主軸，功率大、噪音低、故障率低；
進口交流伺服電機，精度高；
進口原裝直線導軌；
進口精密斜齒輪、斜齒，精度高速度快；
原力工業控制電腦，精度高，穩定性好；
進口行星減速機，精度高、聲音輕、機床壽命長；
自動報警、自動注油、自動對刀功能。
可選配置：
C軸
伺服旋轉刀庫
側銑頭
HSD排鉆
HSK主軸
直角鋸片
安全地墊
水平夾緊裝置
垂直夾緊裝置
安全光幕保護
安全護網
腳踏開關
主要技術參數：
|
床身結構 |
方管焊接 |
|
加工范圍 |
1300*2500*200mm |
|
加工精度 |
0.05mm |
|
重復定位精度 |
0.05mm |
|
主軸功率及類型Max |
進口9.0kw換刀主軸 |
|
主軸轉速 |
18000r/min |
|
Max空行速度 |
60000mm/min |
|
Max加工速度 |
3000mm/min |
|
工作方式 |
安川伺服 |
|
工作電壓 |
AC380V/50Hz |
|
工作指令 |
標準G代碼 |
|
操作系統 |
臺灣新代系統 |
|
臺面類型 |
真空吸附 |
|
刀柄直徑 |
Φ3.175-Φ18mm |
|
應用軟件 |
ArtCAM/Type3/文泰 |
數控開料機與傳統開料方式對比
|
對比項目 |
數控開料機 |
推臺鋸或電子開料鋸 |
|
人工成本 |
數控開料機自動上下料，只需搬運小工，1人即可操作數臺開料機，如、按每臺開料機每天8小時可開料100張板子計算，工資按3000元計算，開料成本每張板子約合人工費為1元 |
傳統推臺鋸或電子開料鋸開料需要2人同時操作，推臺鋸每天開料60張板子，開料師傅與小工月工資按5000 3000計算，合計每月工資為8000元，每張板子約合人工成本為4.4元 |
|
電子開料鋸可疊切，適合工程單，大規模開料，但要求貼條碼標簽的情況下只能單張切，電子開料鋸需要2人同時操作，開料師傅與小工月工資按5000 3000計算，單張裁板每天按100張計算，合計人工費每張板子為2.7元 |
||
|
板材利用率 |
數控開料機用銑刀開料，可任意調轉方向，配合西科數控專業開發的優化排料軟件，合并訂單優化排版利用率可達到96%以上，每張板子100元計算，每張板可節省8元 |
電子開料鋸與推臺鋸用鋸片開料，需要一鋸開到頭，整體板材利用率低，且人工計算排版，Highest利用率88% |
|
刀具成本 |
數控開料機用銑刀，進口刀具為180元/支，每次開料刨花板2400米不崩邊，約合110張，每張板約合刀具費1.6元 |
電子開料鋸與推臺鋸用鋸片，鋸片成本約合每張板0.5元 |
|
其他優勢 |
1、數控開料機可切割異性板，且可雕刻切割一次性完成 2、自動上下料降低勞動強度 3、數控開料機工作時是連續的 |
1、電子開料鋸與推臺鋸只能且直邊，不能雕刻 2、推臺鋸一天開60張板，工人累的腰酸腿疼 3、推臺鋸開料推推停停，工人的時間都花在了調靠尺和挪騰板子上了 |
